Handbuch WeldTech "Schweißanweisung und Verfahrensprüfung"
WeldTech 2.1.5 Arbeitsseite Schweißfolgen
WeldTech 2.1.5 Arbeitsseite Schweißfolgen
-
Die Arbeitsseite Schweißfolgen ist in drei Bereiche untergliedert. Im
oberen Drittel der Seite befinden sich die Kopfdaten (siehe Kapitel 2.1.1).
Im mittleren Drittel werden die Schweißfolgen eingegeben. Für jede zu
schweißende Lage können die Parameter vorgegeben werden. Die Felder in
diesem Bereich sind selbsterklärend, wobei die Felder Nahtaufbau und
Unterscheidung den tatsächlichen Lagenaufbau der Schweißung erläutern
sollen. Im Feld Prozeß ist das Schweißverfahren der Schweißfolge
einzutragen. Mit diesem Feld sind einige Funktionen verbunden. So stellt
es eine Bedingung für die Auswahl der Schweißzusatzwerkstoffe in der
Liste des Feldes SZW dar. Jedem Schweißzusatzwerkstoff ist in der
Stammdatentabelle der entsprechende Prozeß zuzuordnen. Bei der Auswahl
des Schweißverfahrens WIG (WIG = Wolfram Inert Gasschweißen) werden alle
Schweißzusatzwerkstoffe angezeigt, die in der Datenbank für dieses
Verfahren vorgesehen sind.
Durch die Eingabe der Parameter Stromstärke, Spannung und Schweißgeschwindigkeit wird die Streckenenergie bzw. Wärmeeinbringung automatisch errechnet.
Da nicht alle Daten einer Schweißfolge in einer Zeile dargestellt werden können, enthält der untere Teil dieser Arbeitsseite weitere Detailangaben zur aktuellen Schweißfolge.
Die aktuelle Schweißfolge ist durch ein grünes Dreieck am linken Rand der Zeile gekennzeichnet.

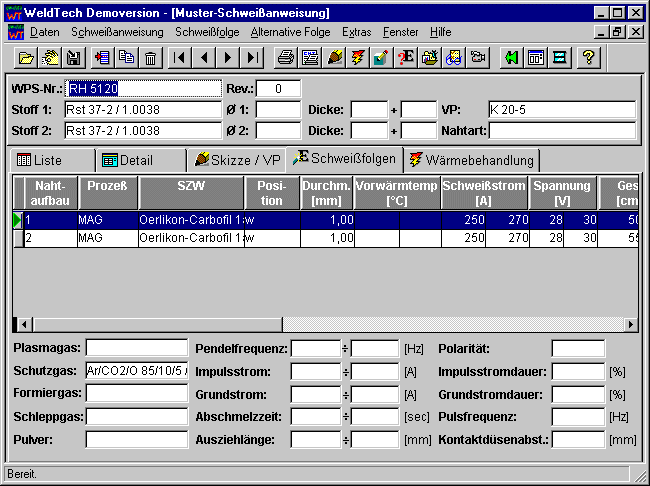

Abbildung 6: Modul Schweißanweisungen - Arbeitsseite Schweißfolgen
